Жатка обеспечивает срез растений по всей ширине захвата на заданной высоте. Для разделения стеблестоя перед боковинами применяются жесткие прутковые делители, закрепленные на клиновых носках.
Привод мотовила и транспортеров осуществляется ременными и цепными передачами. Возвратно-поступательное движение ножа режущего аппарата осуществляется от планетарного редуктора с конической ступенью. Привод редуктора осуществляется ременной передачей.
Одно из основных условий уборки без потерь — правильная регулировка мотовила. Положение мотовила по высоте и выносу выбирают в зависимости от высоты и состояния себлестоя убираемых культур.
ЖВЗ-7УМ имеет гидросистему для изменения положения мотовила по высоте и по выносу.

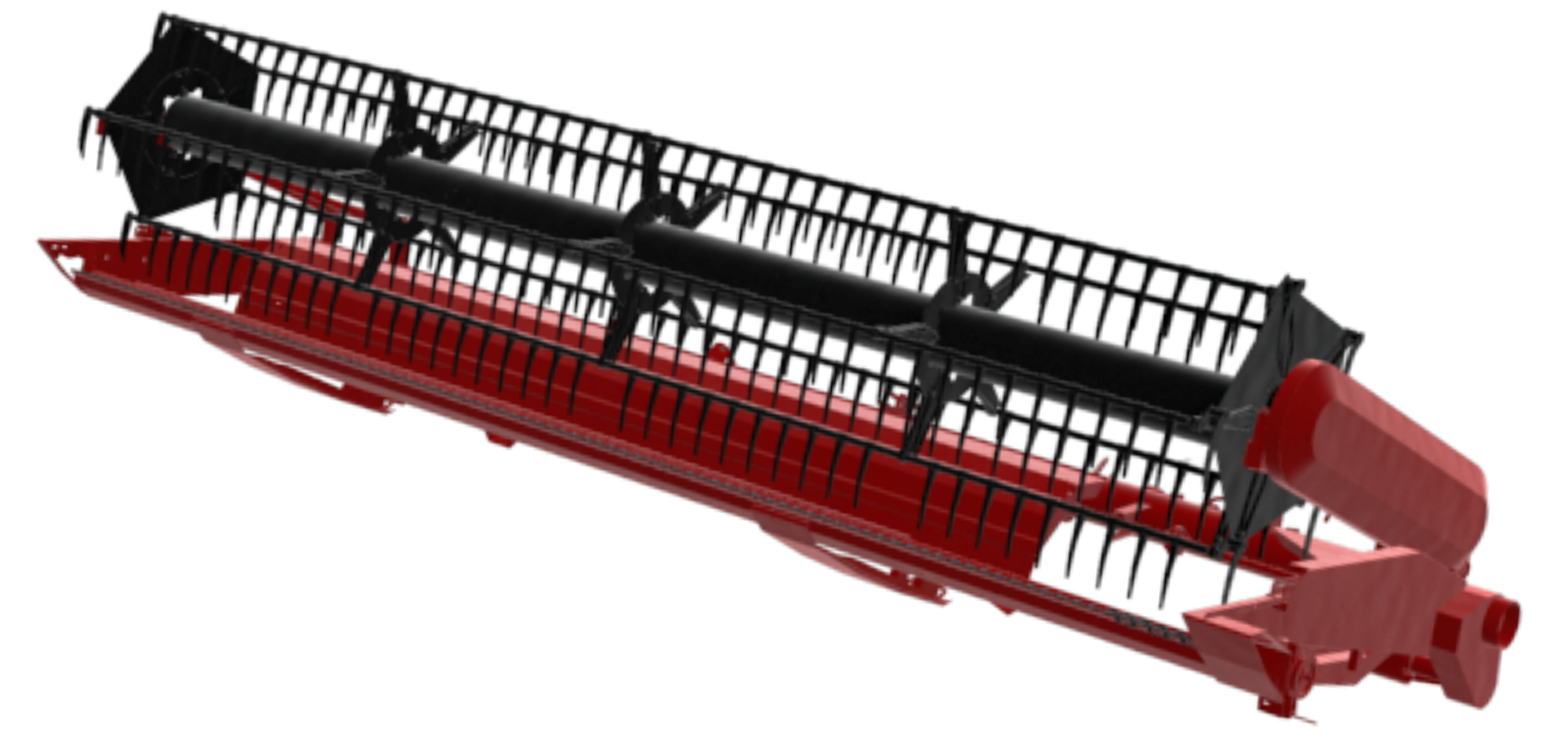

Для более бережной уборки и работы на сложных культурах жатка оснащена эксцентриковым пальцевым мотовилом. При вращении мотовила пальцы совершают плоско-параллельное движение, одинаково хорошо захватывая прямостоящие и полеглые стебли.

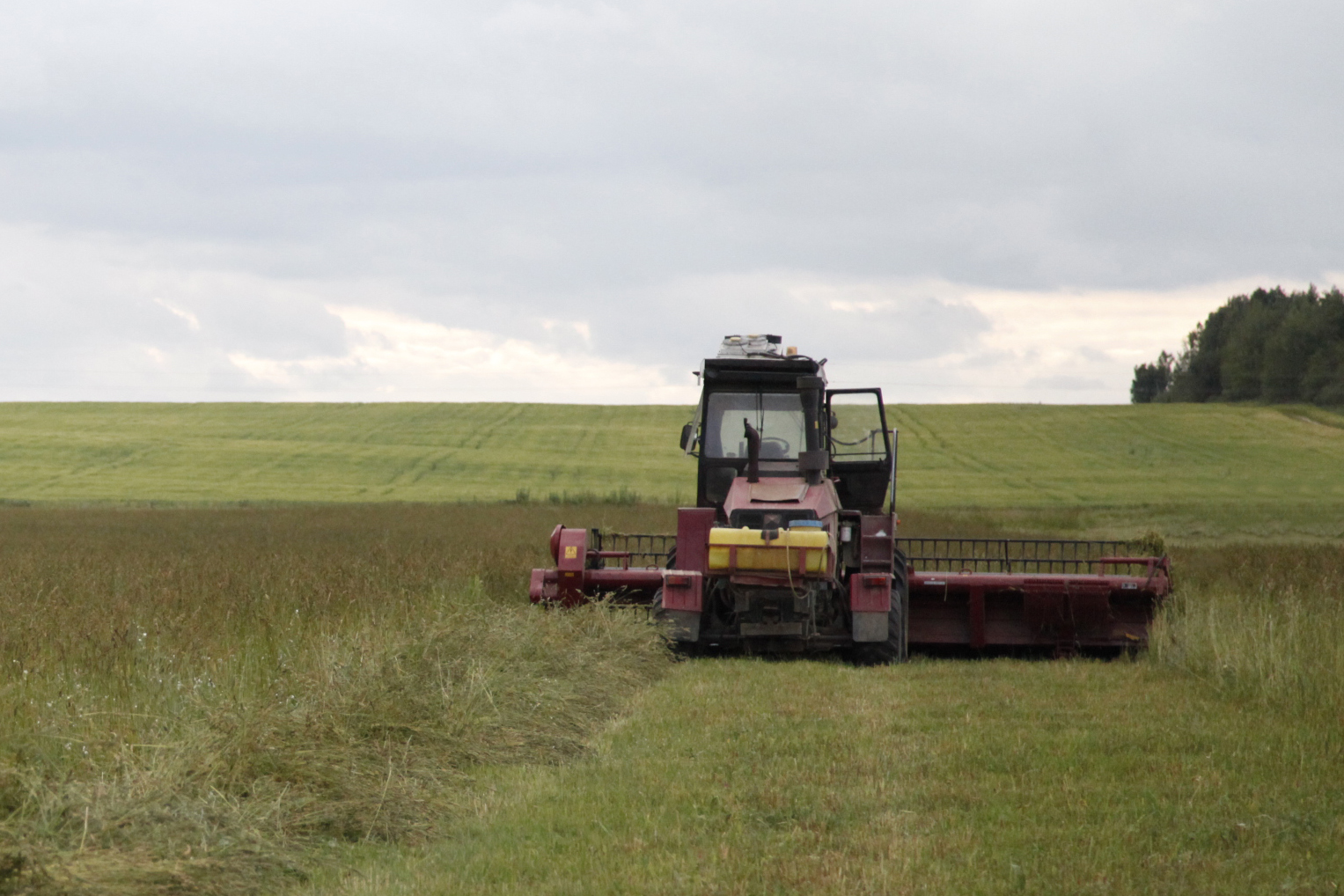

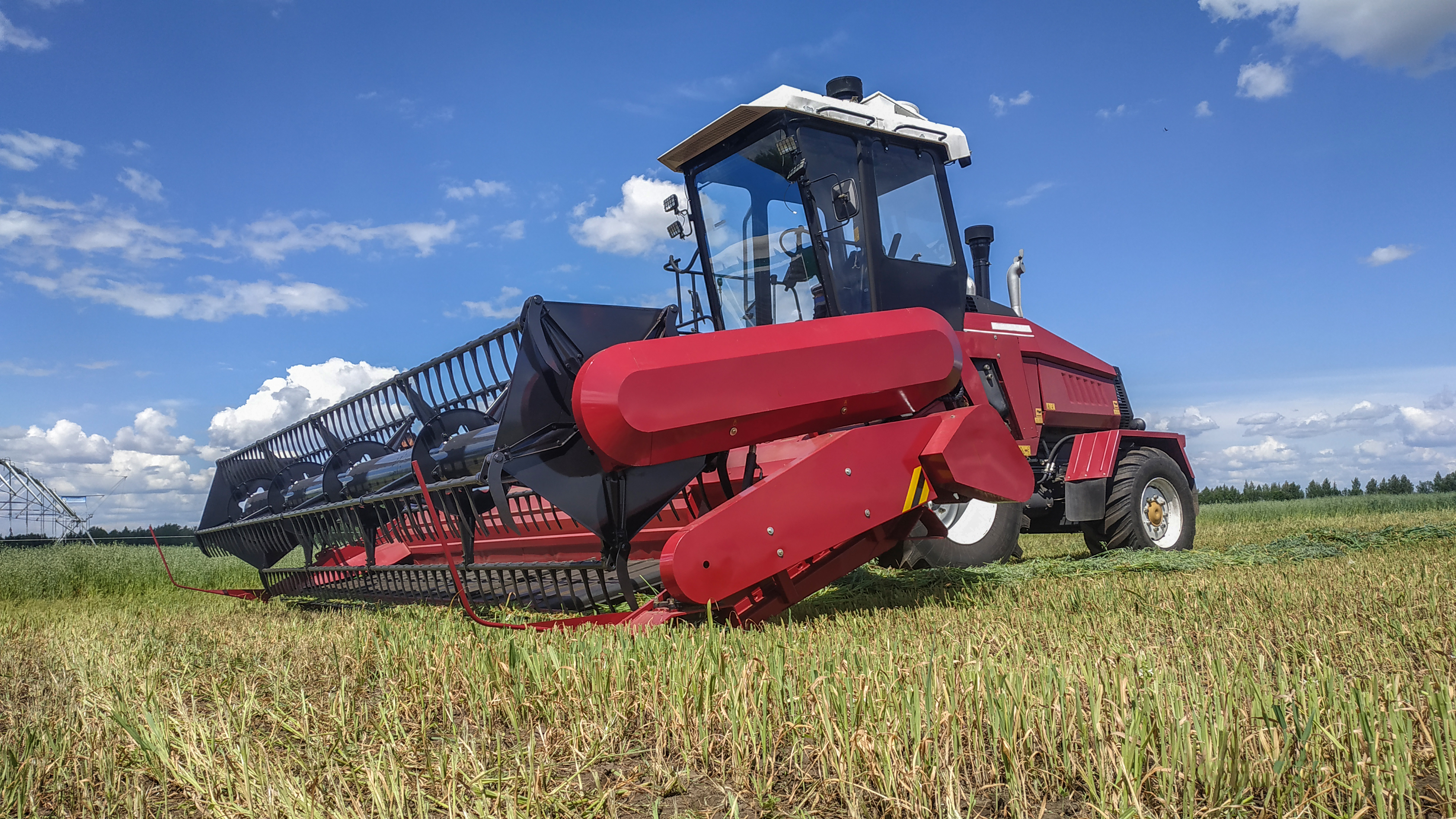

На жатке предусмотрены механические фиксаторы, блокирующие мотовило в верхнем положении. Перемещение срезанной массы от режущего аппарата к выгрузному окну осуществляется транспортером. Жатка агрегатируется с универсальным энергетическим средством MS280. Возможно агрегатирование с тракторами, имеющими передний ВОМ, трехточечное навесное устройство или реверсивную кабину.
| Наименование | Ед.изм. |
ЖВЗ-6УМ |
ЖВЗ-7УМ |
|
| Тип |
навесная |
|||
|
Производительность за час основного времени |
га/ч | 2,9-4,7 | 3,4-5,5 | |
|
Конструкционная ширина захвата
|
м | 6,02 | 7,02 | |
| Ширина образуемого валка |
м |
1,9 |
||
| Тип мотовила |
эксцентриковое пальцевое |
|||
| Режущий аппарат | сегментно-пальцевый | |||
| Масса конструкционная, не более | кг | 2 400±100 | 2 300±100 | |
|
Габаритные размеры в транспортном положении, не более: |
||||
| длина | мм |
9 575 |
10 700 |
|
| ширина | мм |
3 000 |
||
| высота | мм |
2 900 |
||
