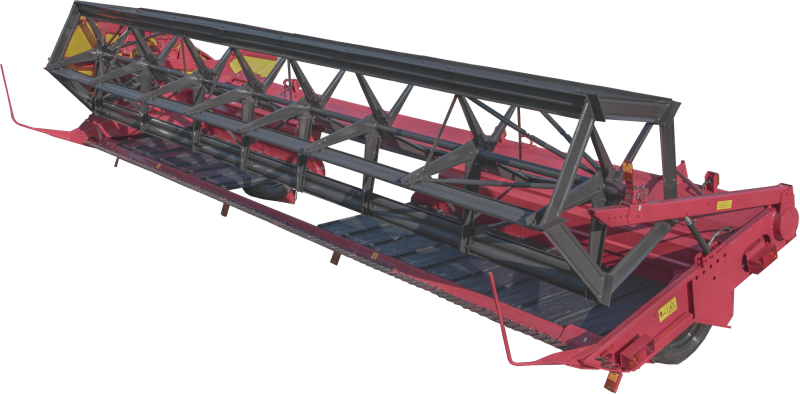

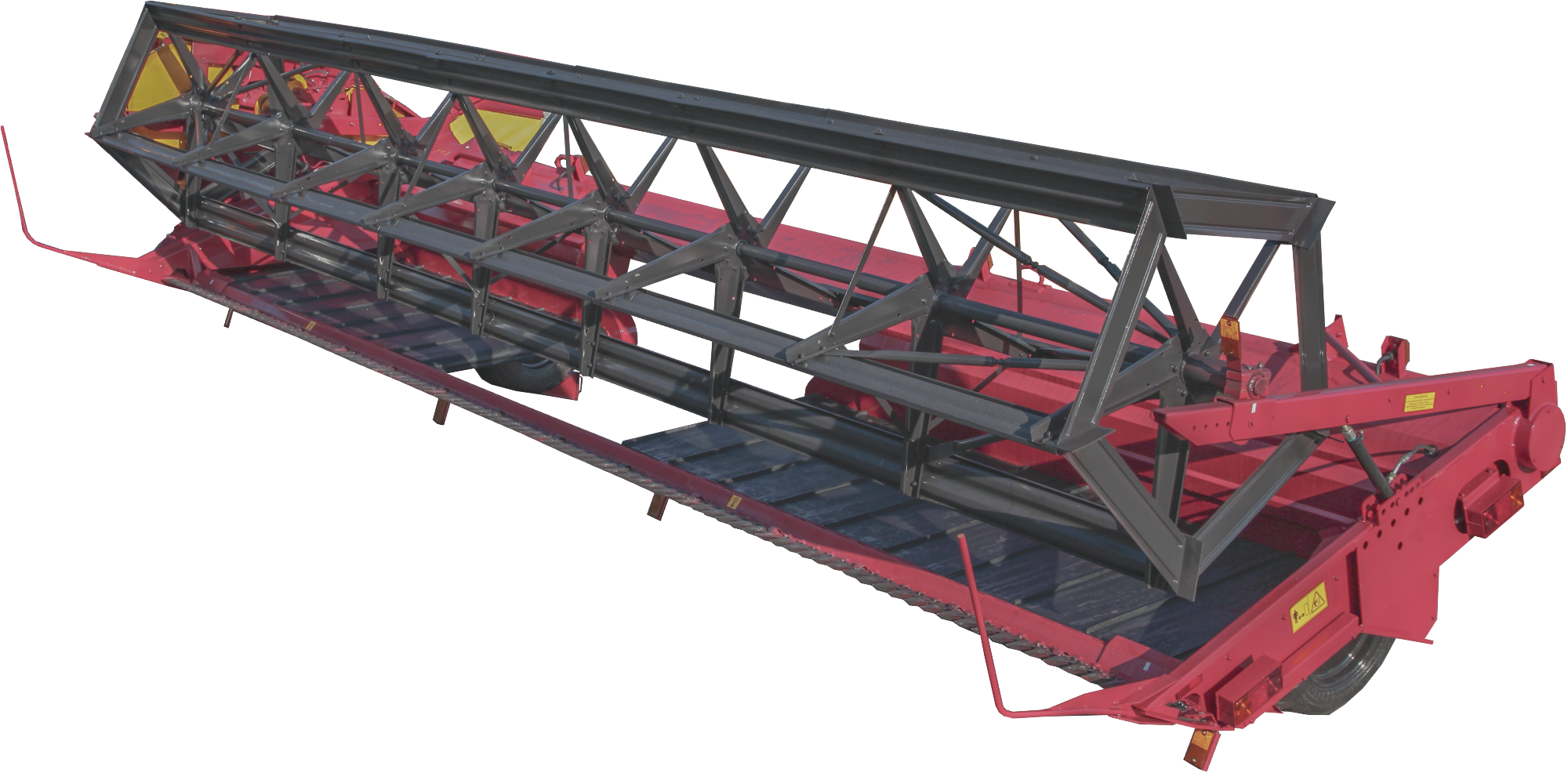

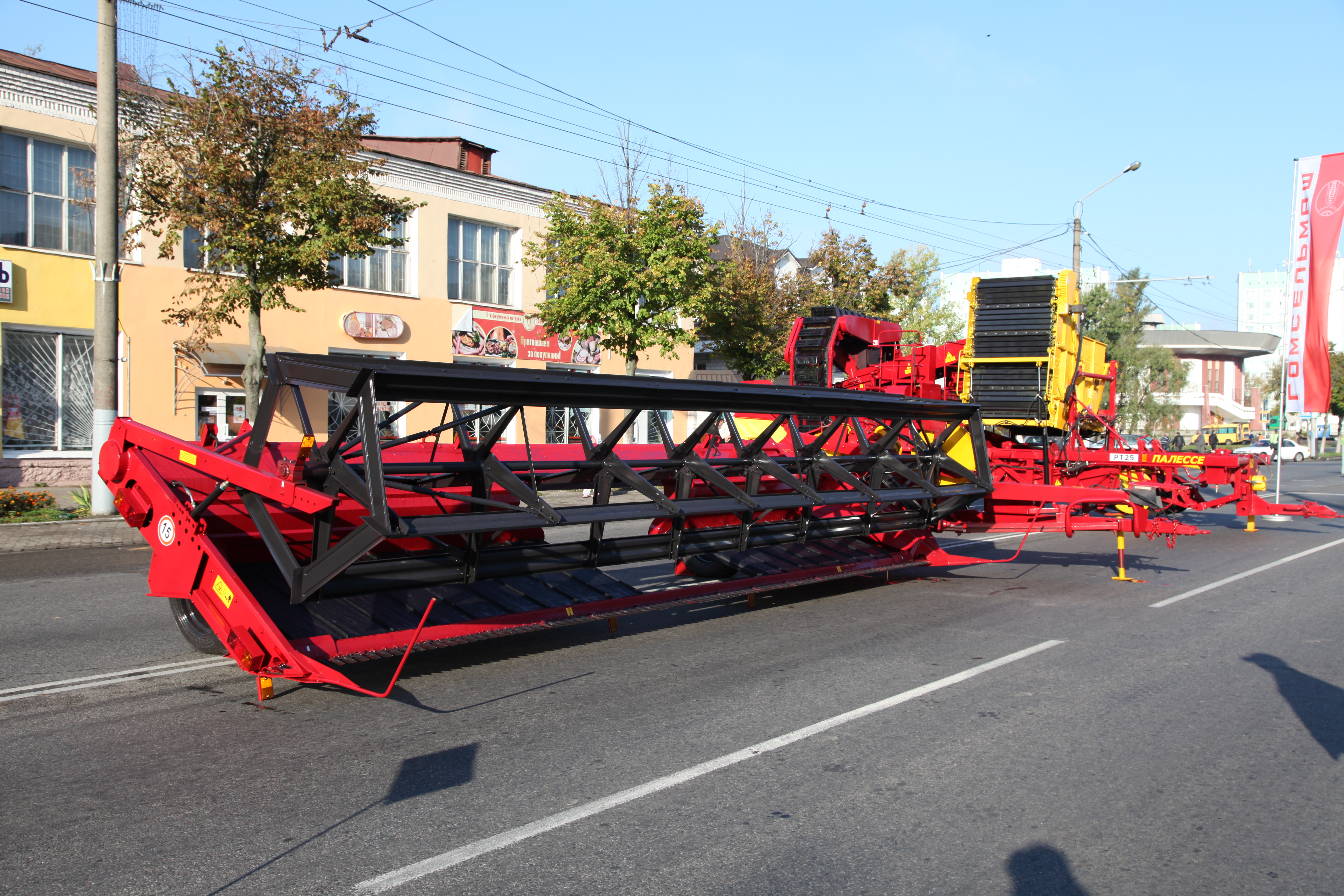

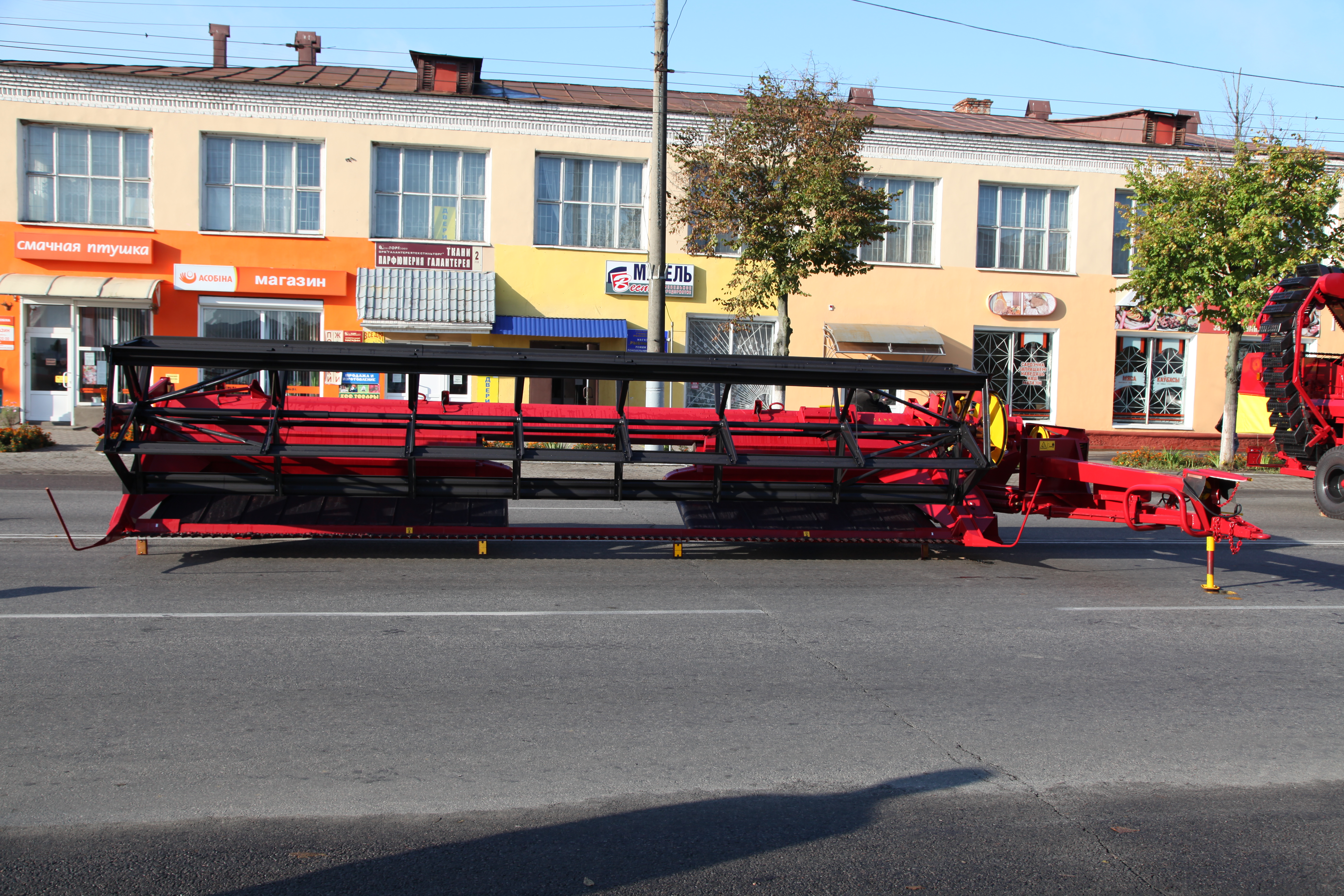

Жатка валковая зерновая ЖВЗ-7,0М

Заказать товар

Задать вопрос

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание
Характеристики

Описание

Использование прицепной валковой жатки ЖВЗ-7,0М для скашивания и укладки в валок стеблей зерновых культур в хозяйствах, использующих раздельный способ уборки, позволяет с высокой рентабельностью выполнить уборочные работы на жатве. Для обеспечения оптимальных условий уборки мотовило жатки можно перемещать относительно режущего аппарата и регулировать частоту его вращения. Жатка агрегатируется с тракторами тягового класса 1.4, что позволяет оптимально загрузить тракторный парк сельхозпредприятия.
Конструкция прицепного устройства и расположение задних колес с углами завала и атаки поддерживают прямой угол между направлением движения трактора и режущими аппаратами жатки. Перевод жатки из транспортного положения в рабочее и обратно выполняется одним работником и не требует расцепки с трактором.
Жатка ЖВЗ-7,0М имеет лёгкое планчатое мотовило с элементами натяжения, обеспечивающими придание ему прямолинейности, жесткости и прочности при эксплуатации. Поворот заднего колеса осуществляется гидроцилиндром, что позволяет осуществлять маневрирование крупногабаритной жаткой.

Наименование	Ед.изм.	ЖВЗ-5	ЖВЗ-6	ЖВЗ-6,0П	ЖВЗ-7,0П	ЖВЗ-7,0М	ЖВЗ-9	ЖВЗ-9,2	ЖВЗ-10,7М
Производительность	га/ч	2.4-3.9	2.8-4.7	3.3-5.5			4.0-7.0	4.0-7.0	5.2-8.5

Конструкционаая ширина захвата	м	5.0(-0,2)	6.0(-0,2)	6.0(-0,2)	7.0(-0,1)		9.0(0,1)	9.2(0.1)	10.7(-0,1)
Высота среза	мм	70...250		90...250			70...250		70...250

Ширина образуемого валка	м	1.4		1.6-2.2				2.2	1.6-2.2
Высота образуемого валка,не более	м	0,6
Рабочая скорость	км/ч	5-8
Транспортная скорость, не более	км/ч	15
Режущий аппарат		сегментно-пальцевый
Масса конструкционная, не более	кг	1 800±100	1 900±100	2 250±100		2 100±100	2 500±100	2 630±100	2 630±100
Время перевода жатки из рабочего положения в транспортное, не более	мин	10
Агрегатирование жатки		трактор тягового класса 1.4
Расположение выбросного окна		смещенное		центральное				боковое	центральное
Габаритные размеры в транспортном положении, не более:
длина	мм	7 800	9 300	10 800			13 200	13 700	14 700
ширина	мм	4 400
высота	мм	1 900		2 900
Тип мотовила		жёсткое, пятилопастное, беспальцевое		эксцентриковое, пальцевое		жёсткое, пятилопастное, беспальцевое	жёсткое, пятилопастное, беспальцевое
Привод мотовила		цепной и клино-ременной передачей

Характеристики

Транспортная скорость движения, км/ч, не более	15
Тип жатки	полуприцепная, с боковым расположением справа от трактора
Конструктивная ширина захвата, м.:	7,0
Производительность за час основного времени, га/ч.:	от 3,3 до 5,5
Высота среза, мм, не менее.:	от 90 до 250
Ширина образуемого валка, м.:	от 1,6 до 2,2
Высота образуемого валка, не более, м.:	0,6
Тип режущего аппарата:	сегментно - пальцевый
Расположение выбросного окна:	центральное
Агрегатируется с тракторами тягового класса:	не ниже 1,4
Длина в рабочем положении, не более, мм.:	4 400
Ширина в рабочем положении, не более, мм.:	9 800
Рабочая скорость движения, км/ч, при уборке зерновых культур, не более	от 5 до 8
Высота в рабочем положении, не более, мм.:	1 900
Длина в транспортном положении, не более, мм.:	10 800
Ширина в транспортном положении, не более, мм.:	4 400
Высота в транспортном положении, не более, мм.:	2 900
Привод мотовила:	цепной и клиноременной передачей
Масса конструкционная, не более, кг.:	2 200
Тип мотовила	жесткое, пятилопастное безпальцевое
Частоты вращения мотовила (с-1)	от ВОМ (от 0,51 до 0,85)
Выдвижение мотовила	механически
Подъём мотовила	гидравлический
Привод режущего аппарата	угловая передача (планетарный редуктор)
Расстояние между образуемыми валками,м.	от 4,9 до 5,3
Тип транспортирования	полуприцепная
Тип транспортеров	полотняно-планчатые, резинотканевые
