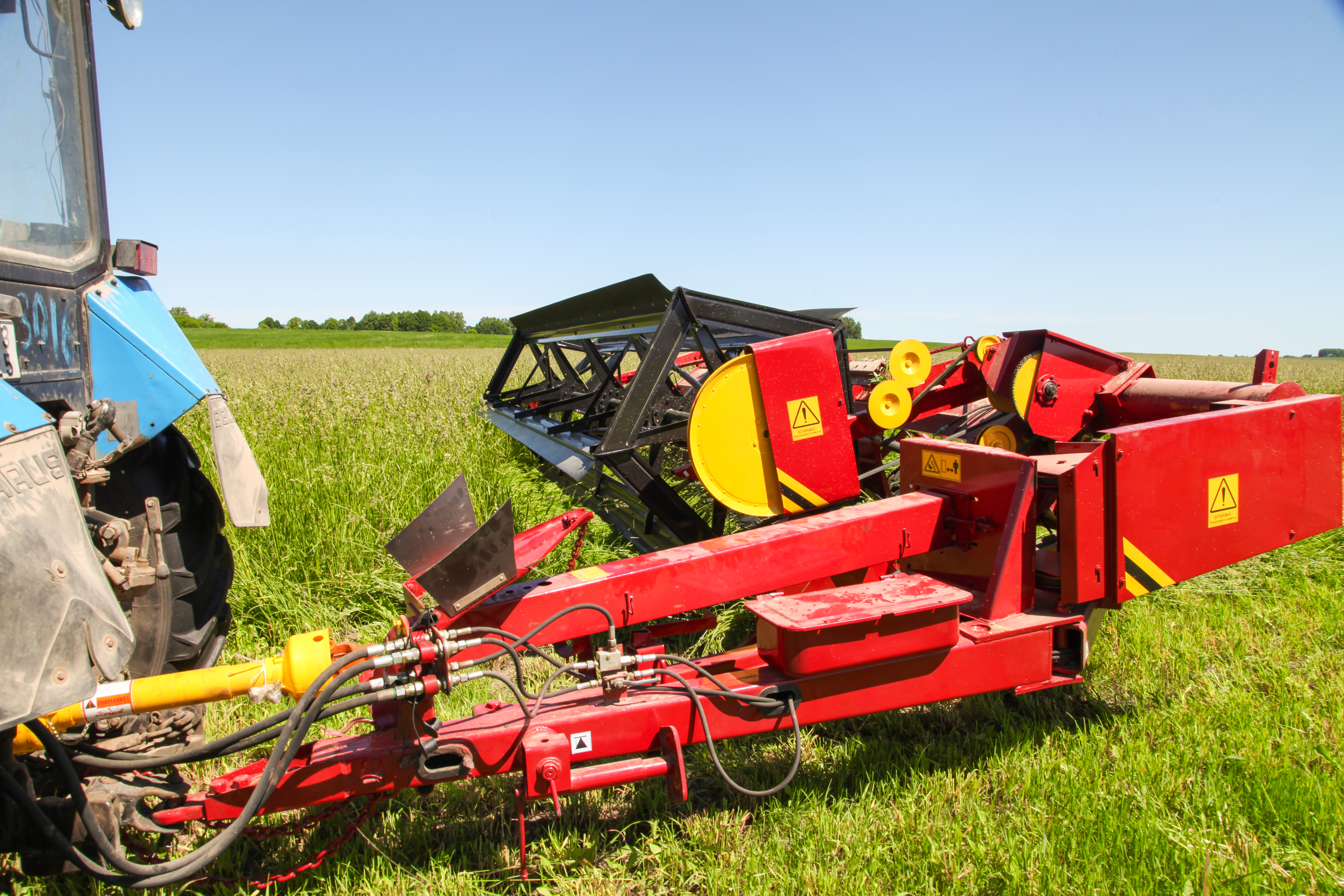

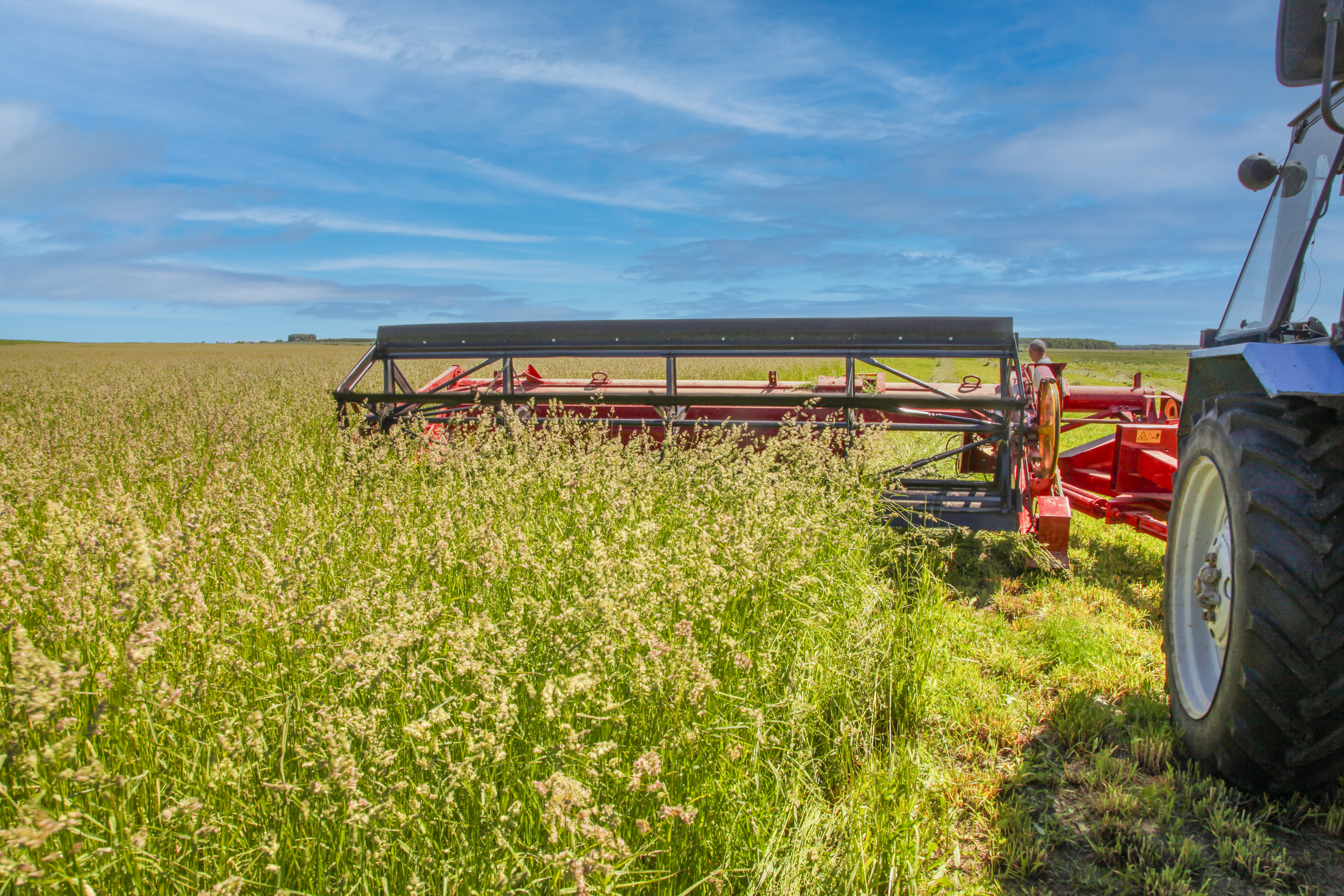

Конструкция прицепного устройства и расположение задних колес с углами завала и атаки поддерживают прямой угол между направлением движения трактора и режущими аппаратами жатки. Перевод жатки из транспортного положения в рабочее и обратно выполняется одним работником и не требует расцепки с трактором.

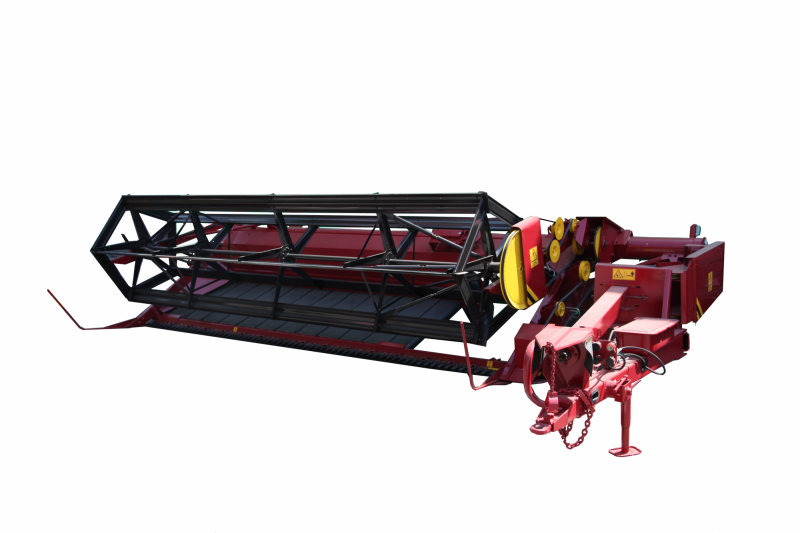

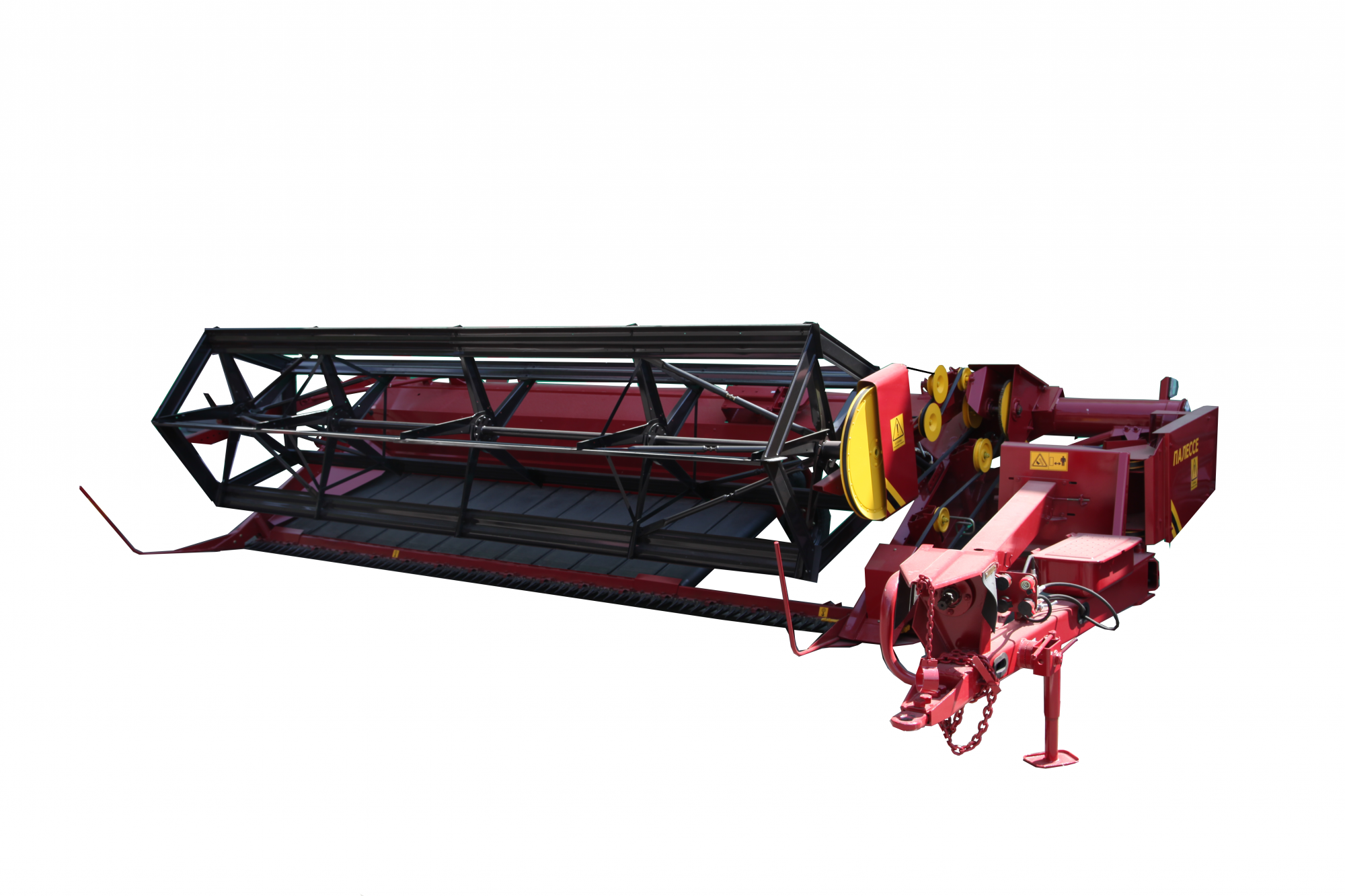

Жатка ЖВЗ-5 имеет лёгкое планчатое мотовило с элементами натяжения, обеспечивающими придание ему прямолинейности, жесткости и прочности при эксплуатации. Поворот заднего колеса осуществляется гидроцилиндром, что позволяет осуществлять маневрирование крупногабаритной жаткой.
| Наименование | Ед.изм. |
ЖВЗ-5 |
ЖВЗ-6 |
ЖВЗ-6,0П |
ЖВЗ-7,0П |
ЖВЗ-7,0М |
ЖВЗ-9 |
ЖВЗ-9,2 |
ЖВЗ-10,7М |
| Производительность | га/ч |
2.4-3.9 |
2.8-4.7 |
3.3-5.5 |
4.0-7.0 |
4.0-7.0 |
5.2-8.5 |
||
|
Конструкционаая ширина захвата |
м |
5.0(-0,2) |
6.0(-0,2) |
6.0(-0,2) |
7.0(-0,1) |
9.0(0,1) |
9.2(0.1) |
10.7(-0,1) | |
| Высота среза |
мм |
70...250 |
90...250 |
70...250 |
70...250 | ||||
| Ширина образуемого валка |
м |
1.4 |
1.6-2.2 |
2.2 |
1.6-2.2 |
||||
| Высота образуемого валка,не более | м |
0,6 |
|||||||
| Рабочая скорость | км/ч |
5-8 |
|||||||
| Транспортная скорость, не более | км/ч |
15 |
|||||||
| Режущий аппарат |
|
сегментно-пальцевый |
|||||||
| Масса конструкционная, не более | кг |
1 800±100 |
1 900±100 |
2 250±100 |
2 100±100 |
2 500±100 |
2 630±100 |
2 630±100 |
|
|
Время перевода жатки из рабочего положения в транспортное, не более |
мин |
10 |
|||||||
| Агрегатирование жатки |
трактор тягового класса 1.4 |
||||||||
| Расположение выбросного окна |
смещенное |
центральное |
боковое |
центральное |
|||||
|
Габаритные размеры в транспортном положении, не более: |
|||||||||
| длина | мм | 7 800 |
9 300 |
10 800 |
13 200 | 13 700 | 14 700 | ||
| ширина | мм |
4 400 |
|||||||
| высота |
мм |
1 900 |
2 900 |
||||||
| Тип мотовила | жёсткое, пятилопастное, беспальцевое | эксцентриковое, пальцевое |
жёсткое, пятилопастное, беспальцевое |
жёсткое, пятилопастное, беспальцевое | |||||
| Привод мотовила |
цепной и клино-ременной передачей |
||||||||
